Optische Prüfkörper

Präzise Referenzen für optische Messverfahren

Optische Messsysteme erfassen Geometrien berührungslos und stellen damit besondere Anforderungen an Prüfkörper und Prüfnormale. Neben der geometrischen Genauigkeit entscheiden Material, Oberfläche, Reflexionsverhalten und Lichtstreuung darüber, wie zuverlässig ein Referenzelement vom jeweiligen Sensor erfasst wird.

Für unsere q-proofs Prüfkörper stimmen wir deshalb Konstruktion, Referenzelemente und Werkstoffe gezielt auf das eingesetzte Messverfahren ab. Unsere Erfahrung reicht von Video-KMG und bildverarbeitenden Systemen über Laserscanner und Streifenprojektion bis zu Multisensor- und Photogrammetrieanwendungen.

Dabei führen wir die langjährig bewährte ESCALON-Technologie unter unserer heutigen q-proofs Produktfamilie konsequent weiter.

Sie benötigen einen optischen Prüfkörper?

Optische Messverfahren stellen unterschiedliche Anforderungen an Geometrie, Referenzelemente, Material und Oberfläche. Wir klären mit Ihnen Messverfahren, Sensorik, Messbereich und die benötigten Referenzgrößen und entwickeln daraus die passende q-proofs Lösung.

Sie haben bereits konkrete Vorgaben oder möchten die geeignete Ausführung mit uns abstimmen? Sprechen Sie uns gerne an.

Optische Längennormale für Video-KMG

q-proofs für Video- und Bildverarbeitungssysteme

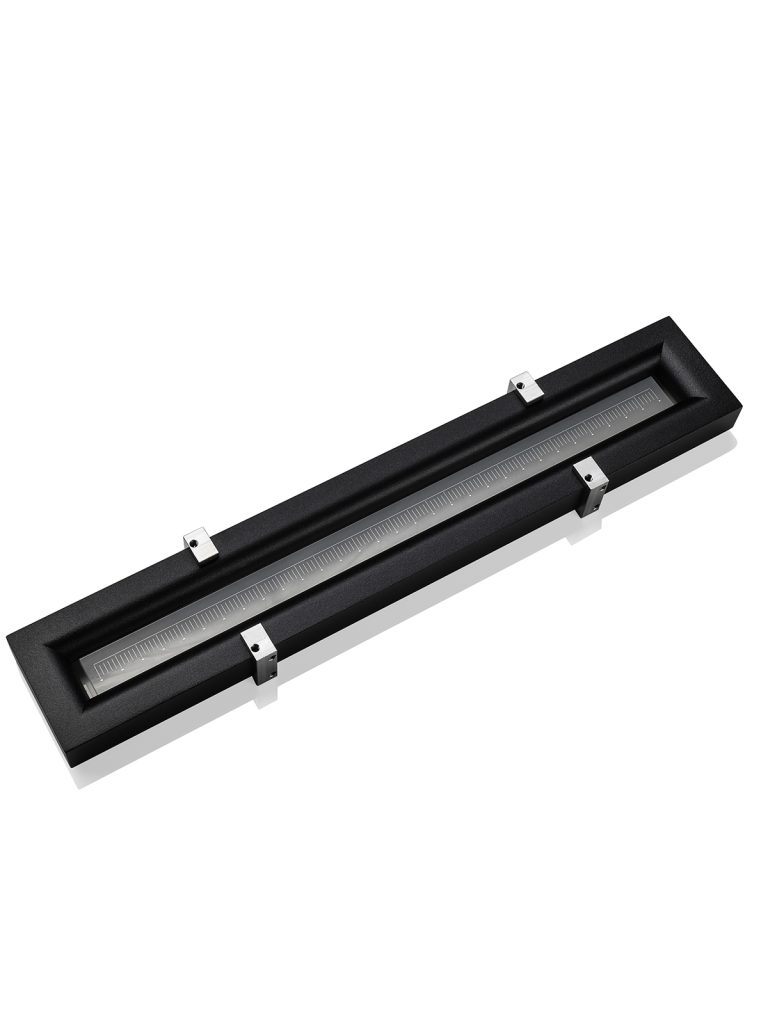

Für die Prüfung optischer Koordinatenmessgeräte entwickeln und fertigen wir q-proofs Längennormale auf Basis der bewährten ESCALON-Technologie. Die als Video-ESCALON beziehungsweise Opto-ESCALON bekannten Strichmaßstäbe wurden speziell für Video-KMG entwickelt und eignen sich unter anderem für Prüfungen nach ISO 10360-7.

Die Referenzelemente liegen konstruktiv in der neutralen Faser. Dadurch wird der Einfluss von Verspannungen und Durchbiegung auf die maßgebenden Referenzlängen reduziert. Die Längennormale können auch in unterschiedlichen Neigungswinkeln eingesetzt werden. Eine optionale Neigevorrichtung ermöglicht Messungen mit Durchlicht und unterstützt die räumliche Überprüfung optischer Messsysteme.

Optische q-proofs-Längennormale sind für Messlängen von unter 100 mm bis 2.400 mm verfügbar. Spezielle Klebetechniken gewährleisten minimale Geradheit und Ebenheitsabweichungen, so dass ein Nachfokussieren nicht notwendig ist. Auch Miniatur-q-proofs können für Prüfungen von Video-KMGs eingesetzt werden.

Prüfkörper für Laserscanner und Streifenprojektion

Oberflächen, die optisch zuverlässig erfasst werden

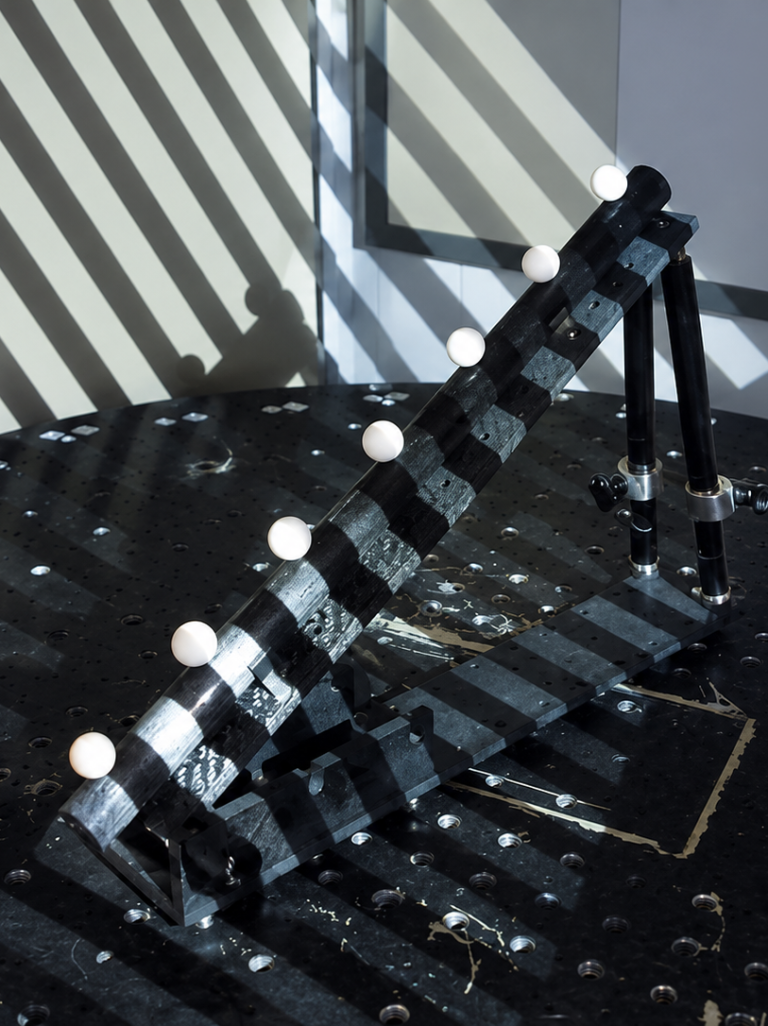

Bei Laserscannern und Streifenprojektionssystemen beeinflusst die Oberfläche des Referenzkörpers unmittelbar das Messergebnis. Herkömmliche Industriekeramik kann durch Volumenstreuung projizierte Muster verändern und dadurch Abweichungen bei erfasstem Durchmesser, Lage oder Form verursachen.

Für unsere q-proofs Prüfkörper setzen wir deshalb besonders dichte, matte Keramikkugeln ein, die diesen Effekt deutlich reduzieren. So entstehen optisch zuverlässig erfassbare Referenzen für die Prüfung von Laserscannern nach VDI/VDE 2617-6 und Streifenprojektoren nach VDI/VDE 2634-1/2.

Je nach Messaufgabe realisieren wir die Prüfkörper beispielsweise als Kugelstab, Kugelleiste, Hantel oder räumliche Geometrie. Kugeldurchmesser bis 150 mm ermöglichen die Anpassung an unterschiedliche Messbereiche und Sensorsysteme.

Multisensor-Prüfkörper

Eine Referenz für unterschiedliche Sensorprinzipien

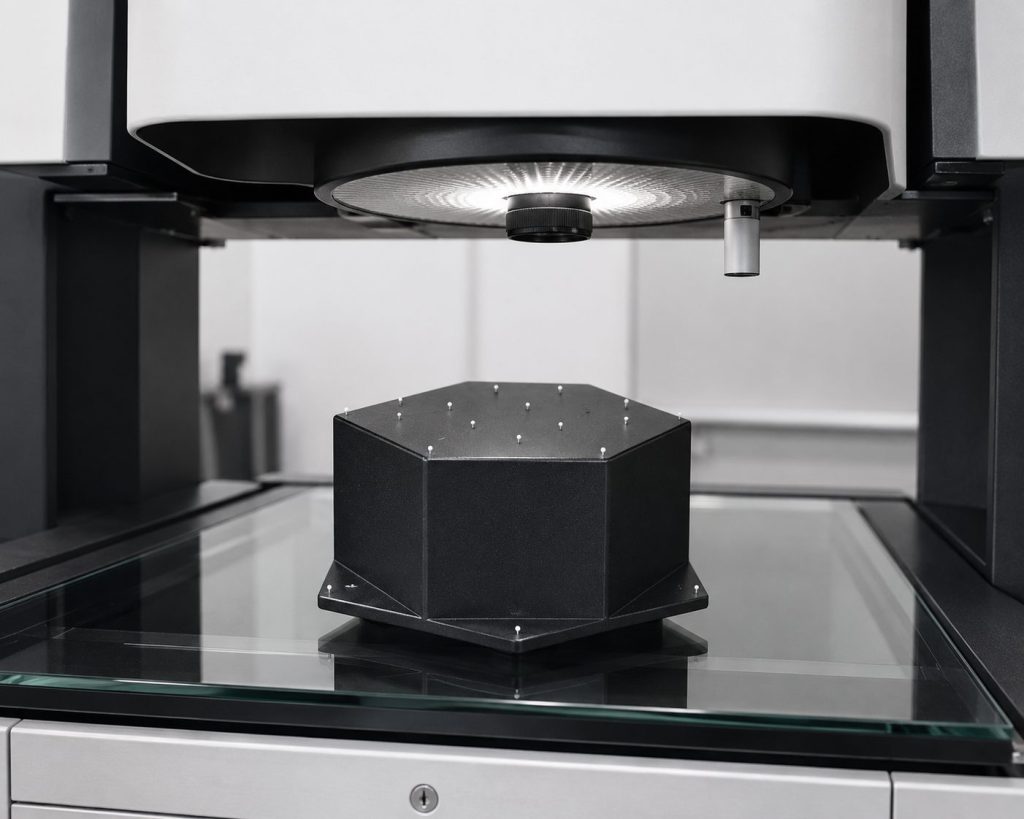

Viele moderne Koordinatenmesssysteme kombinieren taktile und optische Sensoren. Dafür entwickeln wir q-proofs Multisensor-Prüfkörper, deren Referenzelemente mit unterschiedlichen Sensorprinzipien zuverlässig erfasst werden können.

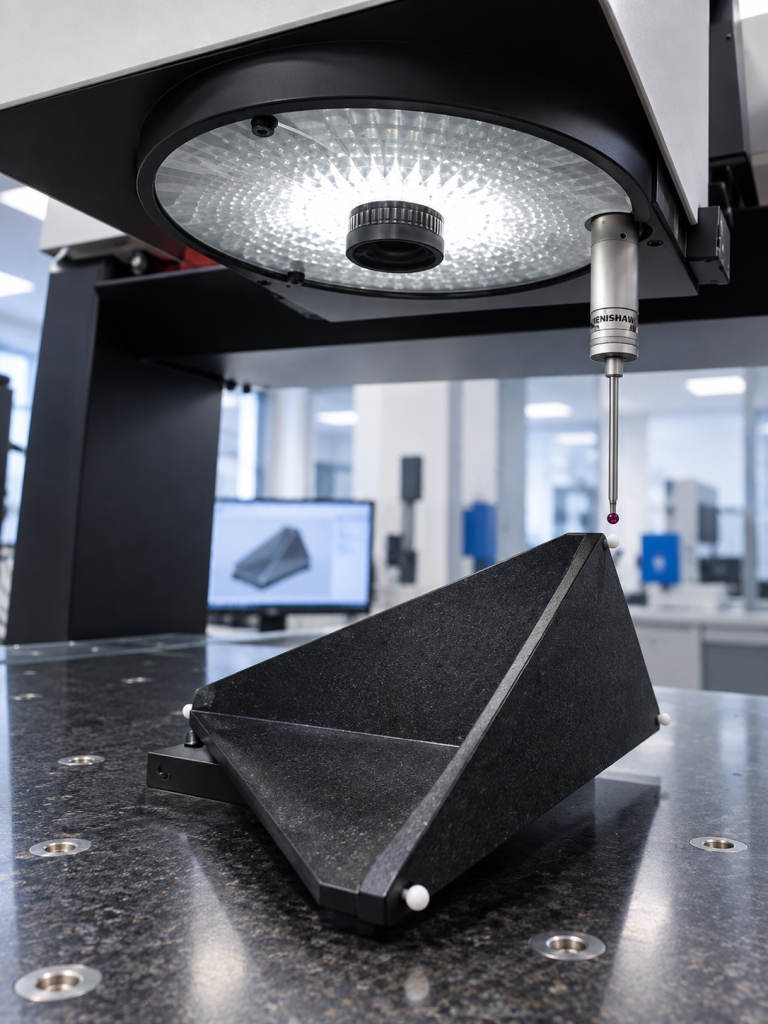

Multi Sensor q-proofs und 2D- oder 3D-Kugelleisten ermöglichen je nach Ausführung Messungen mit taktilen Systemen, Videosensoren, Laserscannern und weiteren geeigneten Messverfahren. Geometrie, Material und Oberfläche werden dabei auf die vorgesehenen Sensoren abgestimmt.

Damit kann eine gemeinsame Referenz für unterschiedliche Messprinzipien genutzt werden. Das erleichtert die Vergleichbarkeit der Ergebnisse und unterstützt die Überprüfung komplexer Multisensor-Messsysteme.

Prüfnormale für Photogrammetrie

Rückführbare Referenzen für Photogrammetrie

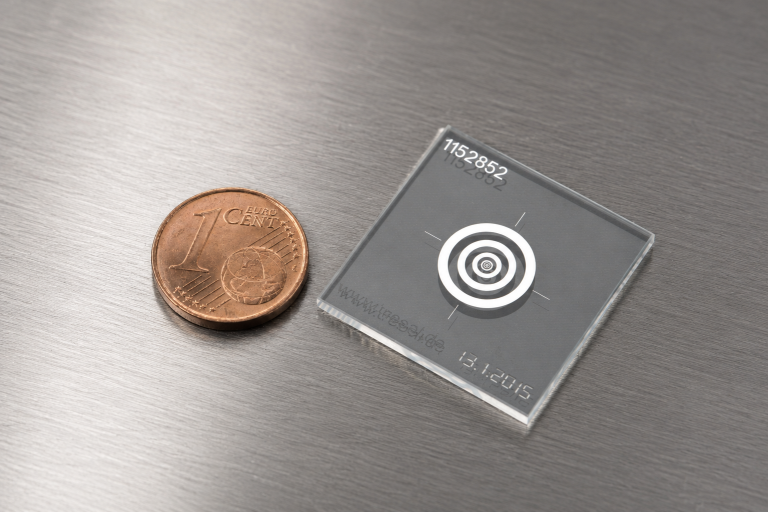

Photogrammetrische Messsysteme benötigen präzise definierte Zielmarken, deren Lage optisch zuverlässig bestimmt werden kann. Unsere q-proofs Photogrammetrie-Prüfnormale führen die bewährten Photogrammetrie-ESCALON weiter und schaffen rückführbare Referenzen für hochgenaue industrielle Photogrammetriemessungen.

Zum Einsatz kommen speziell definierte Zielgeometrien, die je nach Ausführung optisch und taktil erfasst werden können. Dadurch lassen sich die Referenzen unabhängig bestimmen und für anspruchsvolle Mess- und Vergleichsaufgaben einsetzen.

Photogrammetrie-q-proofs sind in Längen von 100 bis 2.000 mm realisierbar. Für besondere Anwendungen entwickeln wir darüber hinaus räumliche und kundenspezifische Anordnungen von Zielmarken und Referenzelementen.

Entwicklung & Fertigung

Technische Kompetenz im Detail

Die zuverlässige optische Erfassung beginnt bereits bei der Entwicklung des Prüfkörpers. Materialauswahl, Oberflächeneigenschaften, Referenzgeometrie, thermisches Verhalten und konstruktiver Aufbau werden auf Messverfahren und Sensorik abgestimmt.

Mehr über unsere Material- und Konstruktionsentwicklung, UHM-Carbonstrukturen, die Anordnung von Referenzelementen entlang der Neutralfaser und unsere Fertigung erfahren Sie auf der Seite Prüfkörper-Fertigung & Entwicklung.

Ihr direkter Kontakt

Ihr direkter Kontakt zu uns

Sie benötigen einen optischen Prüfkörper, ein Prüfnormal oder eine Lösung für mehrere Sensorprinzipien? Sprechen Sie mit uns. Wir klären die messtechnischen Anforderungen und unterstützen Sie bei der Auswahl oder Entwicklung der passenden q-proofs Lösung.
